LEDERKONTROLLTISCH 1700481

Der neue elektropneumatisch gesteuerte Lederkontrolltisch zeichnet sich besonders durch seine verbesserte ergonomische Bedienerfreundlichkeit aus.

-durch Tastendruck öffnet und schließen sich der Vorderer und hinterer Klemmrahmen und die zu Prüfende Haut kann problemlos ohne Hindernisse aufgelegt werden.

-durch anheben des vorderen Fingerschutz mit minimalem Kraftaufwand wird der Prüfvorgang gestartet.

-der Spandruck des Prüfstempels kann durch einen festgelegten pneumatischen Druck zur schonenden Verarbeitung der eingespannten Haut am Vorwahlschalterangewählt werden.

-auch bei einer aus der Mitte aufgelegten Haut kann eine Bereichsmessung durchgeführt werden.

- die Kontrollfläche ist schräg angeordnet um
* Parallaxefehler zu vermeiden
* die zu prüfende Fläche visuell gut zu erfassen* ein ergonomisches- und ermüdungsfreies   Arbeiten zu gewährleisten.

-es ist eine Zeitersparnis von ca. 10 - 15% im Vergleich zum pneumatischen Modell zu erzielen

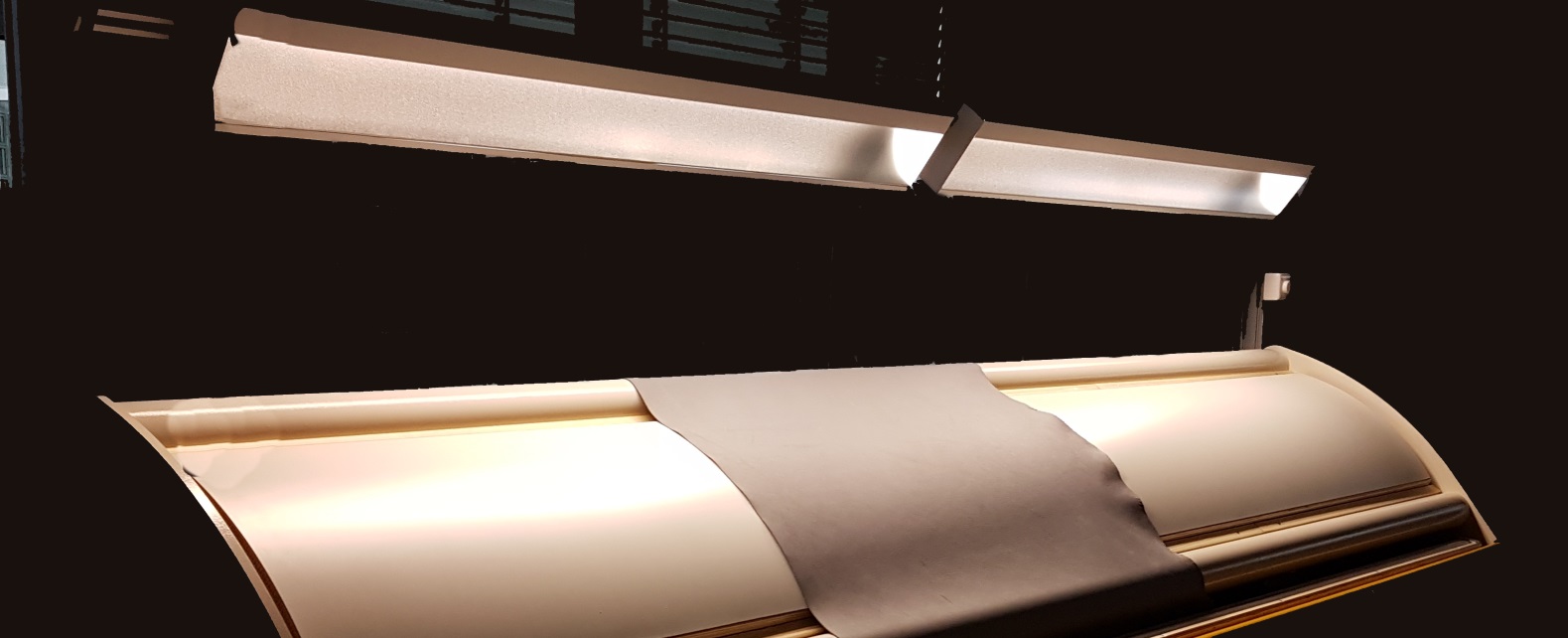

Als Option kann man den Lederkontrolltisch mit einer Beleuchtung ausstatten.

Der Lichtlenker ist ein parabolisch geformter Aluminiumreflektor mit asymmetrischer Lichtstärkeverteilung und gleichmäßiger Beleuchtungsstärkeverteilung auf die angestrahlte Fläche. Um Farbfehler des Material zu erkennen werden Leuchten mit Tageslichtfarben verwendet.
Durch diese spezielle Beleuchtung wird
-die Bedienperson nicht geblendet,
-die Narbenstruktur zum Prüfen intensiver dargestellt. Selbst Fehler der Narbenstruktur können schneller und präziser erkannt werden.

Technische Daten

Abmessung ca.:
B/T/H3500 x 1100 x 1320 mm
mit Beleuchtung:3500 x 1100 x 1900 mm

Prüffläche3400 x 500 mm
Gewichtca. 1000 kg

Pneumatik:
Betriebsdruckmax. 6 bar (empfohlen 5 bar)
Presskraft11 KN, (bei 2 bar Prüfdruck des Stempels)
Luftverbrauchca. 8 Liter je Hub (bei 5 bar Arbeitsdruck)
1700481_web
1700481
ELEKTROPNEUMATISCHER LEDERKONTROLLTISCH
licht_lkt_web
